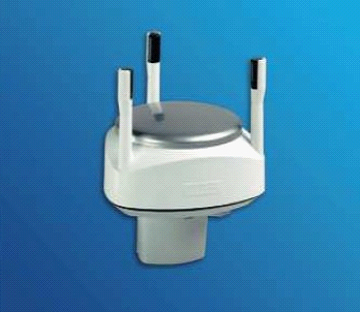

WMT50超声风传感器
特点和优势 • 测量水平风速和风向 • 没有移动部件,紧凑、耐用和坚固 • 广为信赖的维萨拉wincap传感器技术提供一流的准确稳定的测量 • 三角设计确保测量数据有效和360°测量准确 • 低能耗 • 可选加热型,多种串口数据格式输出 • 无需维护,防腐蚀,IP65外壳 维萨拉WINCAP传感器转为高要求的稳定、经济的测风应用而设计。 广为信赖的维萨拉传感器 采用维萨拉WINCAP的超声风传感器WMT50结合了维萨拉几十年的风速风向测量经验,利用超声波测量水平风速和风向。 准确测量 WMT50采用三角结构设计,解决了测量路径上风杯遮挡问题,从而保证了任何方向上风速准确测量,没有死角和数据残缺。 WMT50较传统机械式风传感器相比,没有诸如惯性、迟滞、时间常数、过速和阈值高等经常遇到的问题。 设置方便 虽然WMT50出厂时已经设置好,但通过维萨拉公司的组态工具,您仍能很方便地改变设置,如平均时间、输出模式、数据更新间隔、测量参数、数据内容等。 加热型 由于WMT50提供了选择性的加热功能,使得风的测量能在冰冻天气或雪天中进行。WMT50加热电路独立于传感器本身的供电电路,可以采用分路供电方式。设置功能:在低温状态下加热自动启动。 灵活的输出选择 通过双向数据线,WMT50可以与其他系统相互通讯。它提供了四种可组态的串口界面:SDI-12、RS-232、RS-485和RS-422。螺丝端子在传感器的底部,很容易拆卸。用户还可以选择工业标准8针M12连接方式。 低功耗 WMT50电耗很低,在待机状态下,传感器典型电耗小于0.1mA。而其供电电压范围很宽,5.3---30VDC,且正常工况和加热状态均适用。 安装方便 WMT50既可安装在立柱上,也可安装在横臂上。立柱直径30mm(或3/4”管子,当采用安装适配器选件时)。WMT50安装便捷,只需要安装、调整、连线主系统和电源。如果采用安装适配器选件时甚至不需要调整,传感器重新拆卸后也不需要调整定位。 维护 WMT50没有转动/移动部件,因此比常规机械式风传感器维护更容易。同时维护更经济,因为不需要现场校验和维修。 技术参数 Ø 风 风速 范围 0---60m/s 反应时间 0.25s 输出参数 平均,最小,最大 准确度 0---35m/s ±0.3米/秒或±3%,取更大值 35—60m/s ±5% 启动阈值 0 输出分辨率 0.1m/s(km/h,mph,knot) 单位 m/s,km/h,mph,knots Ø 风向 方位 0---360° 反应时间 0.25秒 输出参数 平均,最小,最大 准确度 ±3° 启动阈值 0 输出分辨率 1° Ø 测量方案 平均值结算 一秒钟采样四次 平均值计算可设为 1---3600秒 数据更新周期 1---3600秒 Ø 总述 自诊断 单独的监测信息、测量数据质量,包括单位/状态 启动 自动,10秒钟内得到有效数据 通讯协议 SDI-12 v1.3,ASCⅡ自动和查询,带查询选项的NMEA0183 v3.0 波特率 200---115200 工作温度 -52---+60℃ 储存温度 -60---+70℃ 尺寸 高 39毫米 直径 127毫米 重量 510克 外壳保护 IP65 Ø 供电 输入电压 5.3---30VDC 平均耗电 最小 2VDC 0.07mA 最大 30VDC 13mA 典型 12VDC 3mA 加热型电压 DC,AC 电子兼容 符合EMC标准:EN61326-1;1997+Am1;1998+AM2;2001普通环境 |
|
