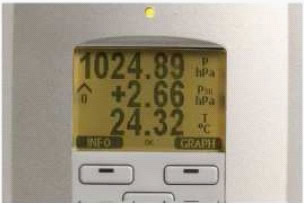

大屏幕可以显示WMO压力趋势和0---9趋势
技术参数
Ø 主要参数
大气压力
压力范围 500--1100hPa/50—1100hPa
准确度（单位hPa） A级 B级
线性* ±0.05 ±0.10 ±0.20
迟滞性* ±0.03 ±0.03 ±0.08
重复性* ±0.03 ±0.03 ±0.08
校准不确定性** ±0.07 ±0.15 ±0.20
+20℃时的准确度*** ±0.10 ±0.20 ±0.30
温度漂移**** ±0.10 ±0.10 ±0.30
总准确度（-40--+60℃） ±0.15 ±0.25 ±0.45
长期稳定性/年 ±0.10 ±0.10 ±0.20
反应时间（100%反应）
一个传感器 2秒 1秒 1秒
压力单位 hPa,mbar,kPa,inHg,mmH20,mmHg,torr,psia
* 指的是末端非线性、迟滞误差或者重复性误差的±2的标准差异限度
** 指的是工作标准的不精确性的±2的标准差异限度，包括对NIST的可溯源性
*** 指的是在室温时末端非线性、迟滞误差、重复性误差和校正不确定性的RSS值
**** 指的是在工作温度范围内的温度漂移的±2的标准差异限度
Ø 温度
测量范围 -40--+60℃
准确度（在+20℃时） ±0.2℃
温度单位 ℃
温度传感器 PT100 RTD 1/3 Class B IEC 751
Ø 相对湿度
测量范围 0—100%RH
准确度（包括非线性、迟滞和重复性）
+15--- +25℃ ±1%RH（0—90%）
±1.7%RH（90---100%）
-20--- +40℃ ±（1.0+0.008×读数）%RH
-40--- +180℃ ±（1.5+0.015×读数）%RH
+20℃时工厂校准不确定性
±0.6%RH（0---40%RH）
±1.0%RH（40---97%RH）
（定义为±2标准偏差，微小偏差详见校准证书）
Ø 工作环境
温度范围 -40--- +60℃
带显示 0--- +60℃
湿度范围 无冷凝
电磁兼容 满足EN61326:1997+ Am1:1998+
Am2:2001标准，工业环境
Ø 传感器
HUMICAP180 典型应用
HUMICAP180C 带化学物清除/加热探头
+20℃时在静止空气中的反应时间（90%）
塑料格栅过滤器 8秒
塑料格栅加不锈钢网过滤 20秒
烧结过滤器 40秒
Ø 输入和输出
工作电压 10---35VDC，24VAC
带供电电源选项 100---240VAC，50/60Hz
数字输出 RS232，RS-485（选项）
显示 背光LCD显示
模拟输出 0---20mA，4---20mA
0---1V，0---5V，0---10V
准确度，+20℃时 ±0.05%全量程
温度系数，湿度 ±0.005%/℃全量程
温度系数，压力 ±0.001%/℃全量程
Ø 机械部分
电缆衬套 M20×1.5 用于8---11mm电缆
紧固部件 1/2”NPT
用户电缆连接（选项） M12系列 8针接口（阳）
选项1 阴接口带5米黑电缆
选项2 阴接口带螺纹
探头电缆直径
PTU303 6.0mm
其他探头 5.5mm
外壳材料 G-AISi 10Mg（DIN 1725）
外壳防护等级 IP65（NEMA 4）
带2米电缆重量 1.1kg
Ø 附件
PC软件和电缆 215005
HM70连接电缆 211339
墙面安装背板（塑料） 214829
安装组件 215108
防雨罩 215109
导轨安装组件 211477
电缆衬套和AGRO,PTU303/307 HMP247CG
防辐射罩，PTU303/307/30T DTR502B
气象安装组件 HMT330MIK
|
